Família de Tecnologias GODEL para Redes Inteligentes

O GODEL é uma família de tecnologias nacionais para redes inteligentes, desenvolvidas no âmbito do Programa de P&D da Neoenergia, regulado pela ANEEL, que compõem um Observatório de Redes formado por equipamentos, sistemas e analytics.

É uma solução completa para o monitoramento das redes de distribuição, sobre os pilares Perdas e Qualidade, permitindo o planejamento de ações de melhoria destes processos e o acompanhamento dos resultados frutos das ações realizadas.





 O primeiro equipamento da família GODEL, o GODEL Smart Sensor 34,5kV, teve o seu lançamento no mercado no ano de 2015. Desde então, diversos outros equipamentos e softwares foram desenvolvidos e lançados, e outros estão em fase de lançamento em mercado.

GODEL Perdas

O GODEL Perdas é a solução do GODEL para o monitoramento das perdas técnicas e não técnicas por alimentador e trecho de alimentador, permitindo o planejamento inteligente de ações de redução de perdas.

A solução tem três pilares fundamentais: o monitoramento e medição da rede, utilizando o GODEL Smart Sensor, bem como outros dispositivos de medição presentes na rede de distribuição; o cálculo do balanço energético por alimentador e trecho de alimentado através do GODEL PCOM; análise dos resultados através do GODEL Analytics Perdas, permitindo o planejamento de ações de combate às perdas e o acompanhamento do resultado dessas ações.

Com a utilização do GODEL Perdas, a Neoenergia realizou mais de 800 ações para a redução de perdas técnicas, como a instalação, normalização e remoção de bancos de capacitor, transposições de fase, priorização de obras e intervenções no sistema de alta tensão. Essas ações geraram uma redução de mais de 136 GWh de perdas técnicas em quatro anos, o que representou mais de R$ 25 MM de redução de custos com compra de energia.
Também foram realizadas ações para a redução de perdas não técnicas com a utilização do GODEL Perdas, como a seleção de áreas de melhor viabilidade para blindagem de rede, operações de inspeção e a utilização dos dados dos balanços para a seleção de alvos individuais. Essas ações resultaram em mais de 32 GWh de energia recuperada e agregada em dois anos, o que representou mais de R$ 12 MM de aumento de faturamento com recuperação de receita.


GODEL Qualidade

O GODEL Qualidade é a solução do GODEL para o monitoramento da qualidade do produto e do serviço. Esta solução é composta por diversos equipamentos que realizam o monitoramento da rede, bem como por sistemas e aplicativos que permitem o acompanhamento dos indicadores de qualidade, como nível de tensão, DEC e FEC por alimentador. Essa análise permite o planejamento de manutenção preventiva e preditiva, bem como maior assertividade das obras de reforço de rede.
Outro produto que compõe esta solução é o GODEL Conecta, um sistema que permite a visualização da capacidade da rede elétrica para a conexão de geração distribuída, dando maior autonomia aos integradores de GD em suas prospecções e tornando mais transparente o processo de conexão de geração distribuída.


Produtos da Família GODEL

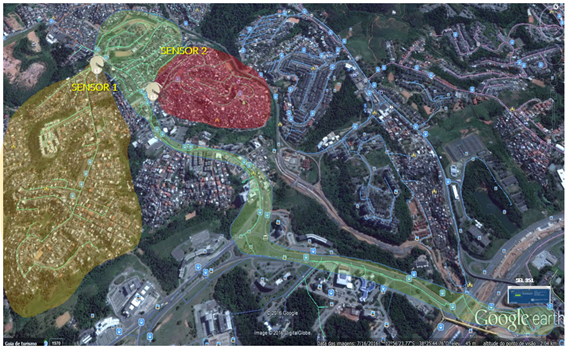

O GODEL Smart Sensor 34,5 kV é um equipamento de monitoramento de redes de média tensão até 34,5 kV. Desenvolvido pela Neoenergia em parceria com o Lactec, a tecnologia possui dupla funcionalidade: ela permite a identificação de faltas de energia com report em tempo real ao Centro de Operações, bem como permite o monitoramento das perdas técnicas e não técnicas da rede elétrica de distribuição.

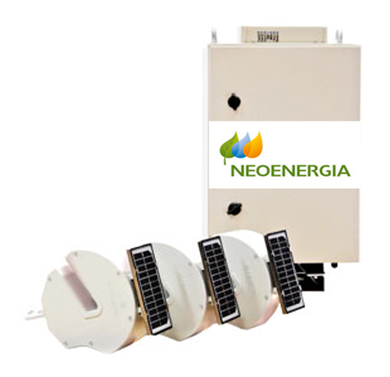

Ele consiste em um conjunto de três unidades Sensor e uma unidade concentradora denominada Remota, que são instalados de forma rápida, sem necessidade de interrupção de energia ou de equipe de linha viva.

A unidade Remota recebe os dados de cada um dos Sensores por radiofrequência, e os envia para o Centro de Operações e para o sistema de engenharia através dos protocolos DNP 3.0 e protocolo WEB (proprietário).
O equipamento possui precisão de medição de corrente de 2%, bem como realiza a medição do fator de potência com precisão. Estes dados são utilizados no GODEL PCOM para o cálculo das perdas por trecho de alimentador.

Com o GODEL Smart Sensor 34,5kV, é possível monitorar, dentre outros:

  • Falta transitória por fase e por grupo
  • Falta permanente por fase e por grupo
  • Religamento e Desligamento (por fase)
  • Surto de corrente
  • Inversão de fluxo
  • Corrente (RMS por fase)
  • Módulo e ângulo fase A, B e C

O GODEL PCOM é um software para cálculo das perdas técnicas e não técnicas, utilizando as medições do GODEL Smart Sensor 34,5 kV e de outros dispositivos de medição presentes na rede elétrica.

Desenvolvido pela Neoenergia, o sistema permite o processamento de 100% da rede de distribuição, utilizando medições e algoritmos de fluxo de potência. Ele calcula as perdas técnicas reais para cada componente da rede, bem como as perdas não técnicas por alimentador e trechos/derivações de alimentador.

O módulo GODEL PCOM está embarcado no software de planejamento de redes Sinapgrid. Através deste módulo, é possível realizar o cálculo em tela para uma rede específica, ou realizar o cálculo em lote para várias redes.


O GODEL Analytics é um sistema que permite a visualização dos resultados e o direcionamento de ações para redução de perdas e aumento da qualidade do serviço e do fornecimento.

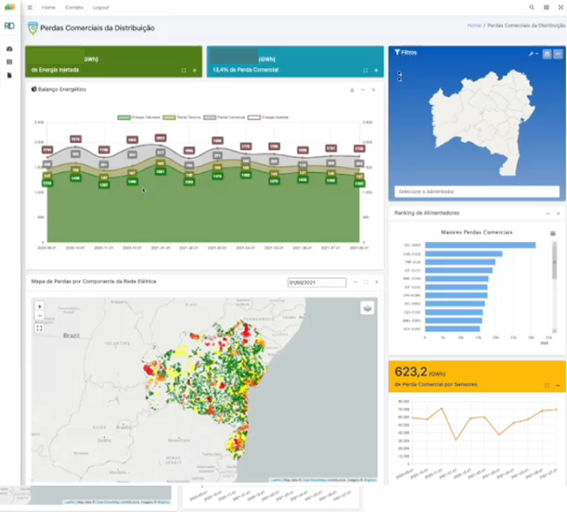

Com o GODEL Analytics Perdas, é possível realizar o mapeamento das perdas técnicas e não técnicas por alimentador ou por região da empresa, bem como visualizar um mapa de calor com os locais mais críticos. A solução também permite o mapeamento de oportunidades para redução de perdas técnicas, como instalação de bancos de capacitor, obras de recondutoramento, entre outras alternativas, com a visualização da viabilidade econômico-financeira de cada ação proposta.

Através da ferramenta é realizado o planejamento das ações de combate às perdas e o acompanhamento dos resultados das ações.

Já com o GODEL Analytics Qualidade, é possível verificar os indicadores de qualidade como nível de tensão, DEC e FEC por alimentador e trecho de alimentador, permitindo o direcionamento assertivo de obras de reforço, bem como ações de manutenção preventiva e preditiva.

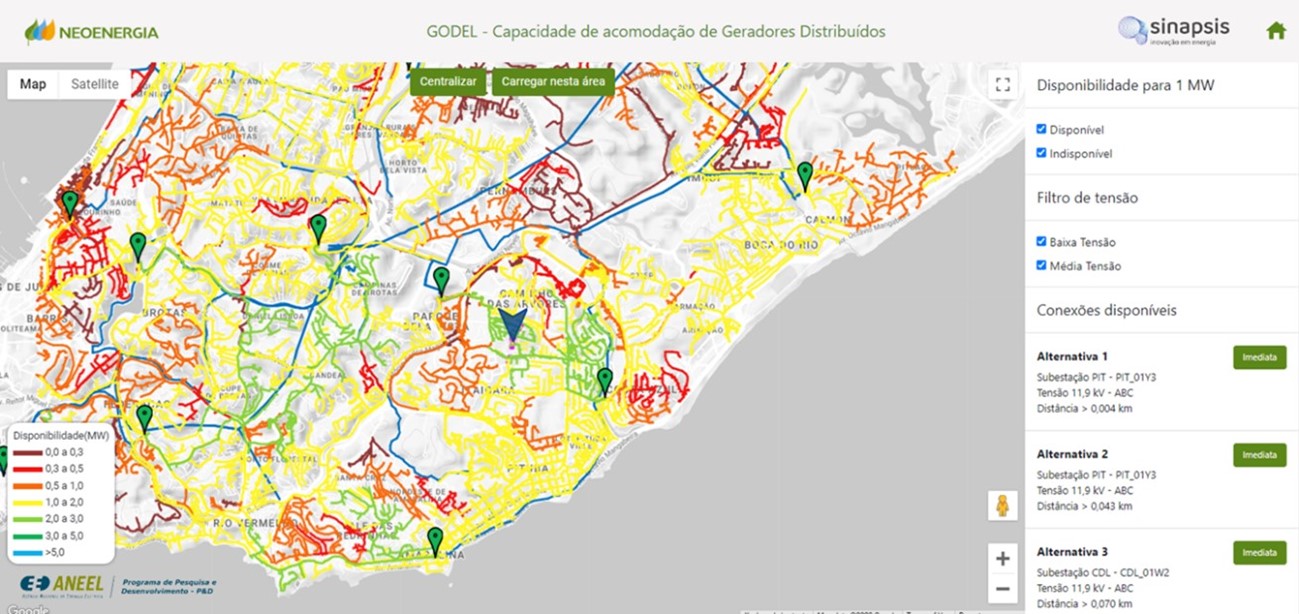

O GODEL Conecta é um sistema pioneiro no Brasil para avaliação da capacidade da rede elétrica em acomodar novas conexões de geradores distribuídos. O usuário pode efetuar a consulta de acesso indicando o montante de geração desejada e o local, através do endereço, CEP ou coordenadas geográficas. O sistema responde de forma imediata retornando o ponto mais apropriado para a conexão solicitada, indicando ainda se há ou não a necessidade de obras de reforço. Devido ao crescimento exponencial da geração distribuída, o GODEL Conecta é uma alternativa para otimizar a análise da distribuidora, reduzindo o tempo de resposta aos clientes que desejam instalar sua geração distribuída. Além disso, também está disponível para todos os clientes da Neoenergia nos sites das distribuidoras, permitindo maior autonomia dos integradores de GD em suas prospecções, dando maior rapidez e transparência ao processo de conexão de novos geradores.


O GODEL Smart Sensor 69kV é a versão do Sensor Inteligente para o monitoramento de linhas de até 69kV.

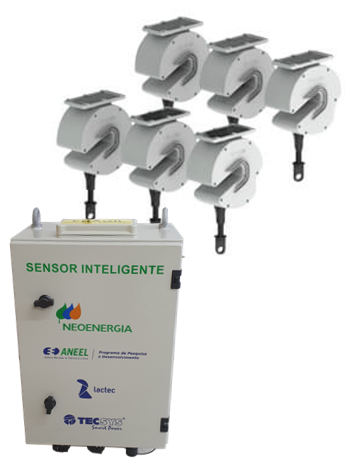

Focado na detecção de faltas de energia, o equipamento é capaz de agrupar até 6 sensores por unidade concentradora. Ele também possui configuração e atualização remota de firmware, sinalizador luminoso de falta permanente, comunicação e acesso local por bluetooth.

Com o GODEL Smart Sensor 69kV, é possível monitorar, dentre outros:
  • Falta transitória por fase e por grupo
  • Falta permanente por fase e por grupo
  • Religamento e Desligamento (por fase)
  • Surto de corrente
  • Inversão de fluxo
  • Corrente (RMS por fase)
  • Módulo e ângulo fase A, B e C

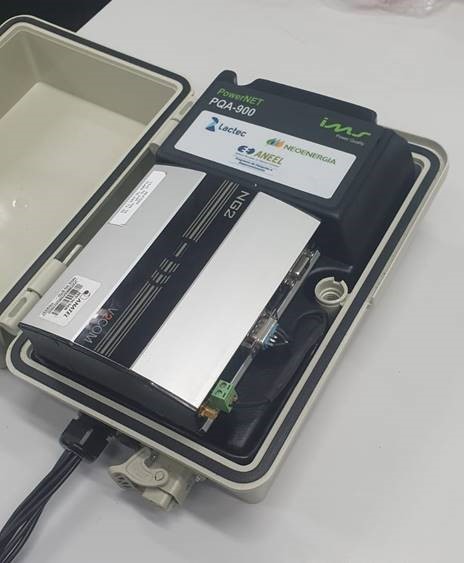

O GODEL PQA-900 é um Qualímetro do tipo Classe A, que, além de atender a todos os requisitos dos Procedimentos de Distribuição e normas internacionais, se diferencia dos concorrentes por possuir capacidade para registros de formas de onda contínua, sem perda de informação.  Assim, as análises técnicas passam a ser mais assertivas, possibilitando dar respostas mais completas aos clientes sobre a qualidade do fornecimento de energia.


O Concentrador GODEL Multilink é uma tecnologia que promove a transferência segura de informações entre os equipamentos do sistema elétrico e os sistemas da distribuidora, além de garantir a interoperabilidade entre equipamentos de fabricantes diferentes na mesma rede de comunicação.

Utilizando o protocolo de comunicação WI-SUN, tecnologia pioneira em comunicações, o Concentrador Godel Multilink se conecta a equipamentos como Medidores Inteligentes e Sensores inteligentes (GODEL Smart Sensor 34,5 kV, por exemplo), todos estes na mesma rede de comunicação, coleta seus dados e transfere para os sistemas da empresa através de rede WAN (Wide Area Network), implantada por múltiplos meios, como: rede celular 3G/4G, comunicação via Satélite e via fibra ótica, o que garante maior confiabilidade ao sistema de comunicação.
Desenvolvido pela Neoenergia, em parceria com o Lactec e a Tecsys, o equipamento possui 6 slots de comunicação para manter a escalabilidade, 2 slots para Comunicação WAN, e pode ter até 4 slots para roteadores de borda Wi-SUN para comunicação FAN (Field Área Network). Cada roteador de borda tem a capacidade para até 1000 dispositivos, totalizando 4000 dispositivos por concentrador. O Multilink ainda possui uma área de cobertura de 5 km com os dispositivos formando uma rede mesh.

A solução ainda é composta pelo Repetidor GODEL Multilink, um repetidor de sinal que promove o aumento de alcance do sinal dos dispositivos quando estes estão espaçados entre si, os repetidores podem também reduzir a latência da comunicação nos casos em que os equipamentos formam uma rede de comunicação mais densa, como é o caso dos medidores inteligentes.
